本期看點：施工圖深化設計

大家好，我是你們超級可愛的佳佳妹呀~

對于深化設計師而言，最最基礎的平面圖，是統籌全局，牽一發而動全身的綱要。如何才能讓平面圖一步到位，減少在施工圖繪制中反反復復的修改？

佳佳妹在網上收集了一些資料~下面讓我們一起看看在施工圖深化設計中, 易被忽視的地方有哪些？

01

「墻體」

墻體除了原建筑墻體還包括構造柱、剪力墻體、非承重墻體等，剩下的都是裝飾需要新建的墻體。

用什么材料作為新建墻體呢？這需要在平面布置圖階段就要想清楚，還有這個墻體的結構強度，造型飾面的骨肉皮工藝都要考慮在內。

因為墻的厚度輕微一動，緊接著所有平面體系就要全部跟著動一遍！

我們室內裝飾常用的隔墻有輕質砌塊磚、輕鋼龍骨石膏板隔墻、鋼結構。

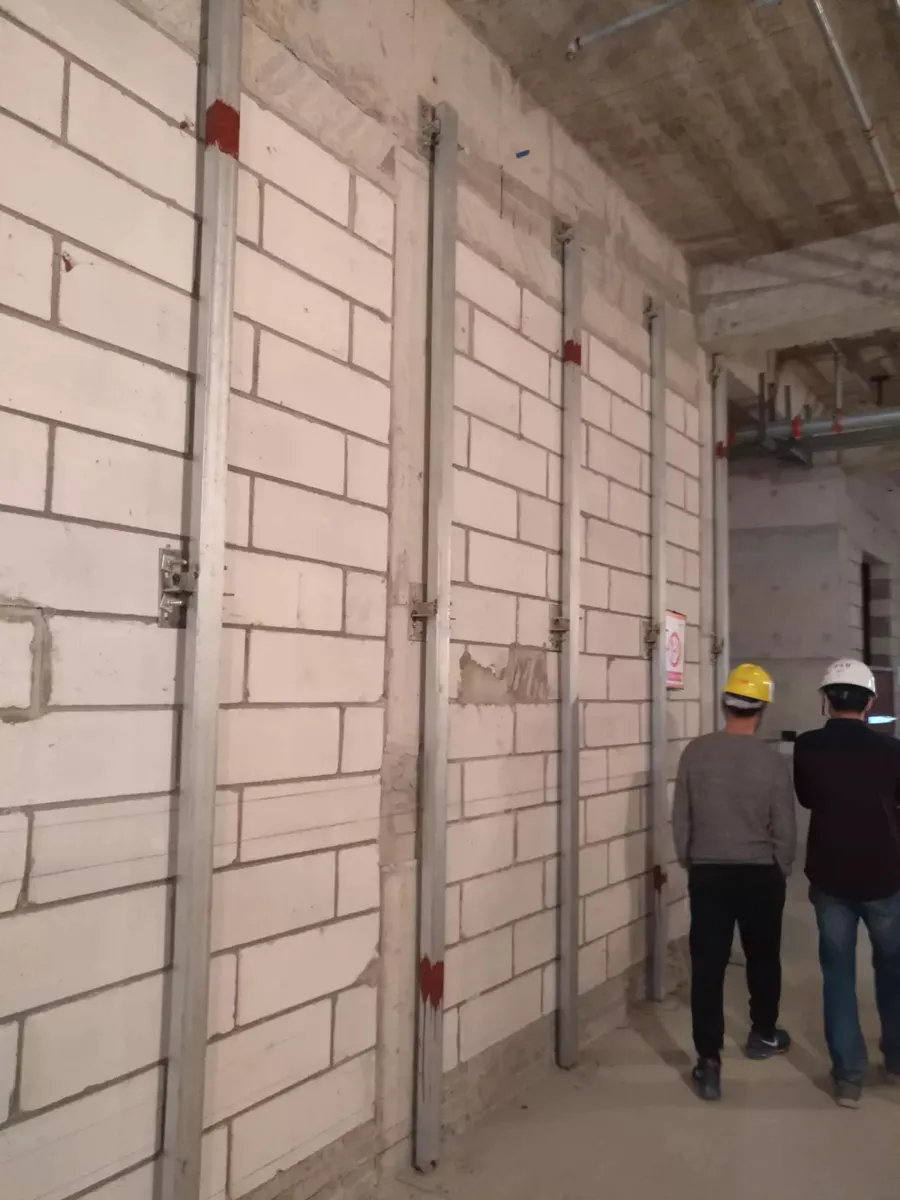

輕質砌塊磚

一般用在衛生間等濕度比較高的空間，方便墻體水泥砂漿粉刷做防水和鋪貼瓷磚。

輕質砌塊磚常見的厚度有100mm與200mm，兩邊各自掛網膠泥批蕩12mm左右，就是120mm和240mm厚的墻體了。

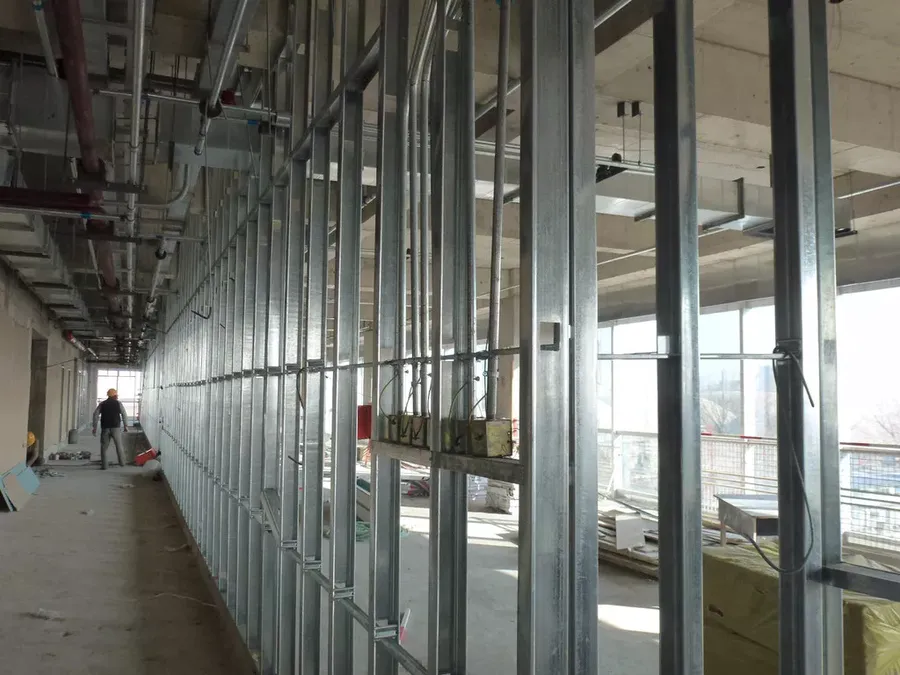

輕鋼龍骨隔墻

輕鋼龍骨隔墻跟砌磚實墻比起來有哪些優勢和不足呢？

輕鋼龍骨隔墻

優點：施工便捷，難度較小，墻體比較輕，不用考慮整棟樓的承重。

缺點：隔音效果不好，但現在的做法一般都會在里面加入隔音棉或者其他隔音材料加以彌補。


砌磚實墻

優點：墻體比較牢固，防潮隔音效果好；

缺點：墻體比較載重量大，施工進度慢，砌磚實墻還需要考慮樓棟本身是否可以承受新建墻體重量。

適用于一般房間和大面積公共空間的分隔，輕鋼龍骨隔墻本身的經濟輕便，易施工，易做造型。

但隔音效果和墻體強度偏弱于其他類別隔墻，成為工裝非濕區普遍應用的材料。

輕鋼龍骨常見的規格有50mm、75mm、100mm等等，通常雙面各封兩層12mm厚的石膏板。

用哪種規格的龍骨取決于你用在什么地方和哪種需求了，一般120mm或150mm都可以。

鋼結構

鋼結構是由鋼制材料組成的結構，是主要的建筑結構類型之一。主要由型鋼和鋼板等制成的鋼梁、鋼柱、鋼桁架等構件組成，各構件或部件之間通常采用焊縫、螺栓或鉚釘連接。

從材料特性角度看，基本上適用于任何地方，但由于造價較高，一般多用于石材干掛的墻面或有特殊要求的墻體。

所以一般會根據項目的定位，設計造型對骨架強度的要求，選擇性使用。

02

「完成面」

完成面是墻面造型，從墻體基礎到最終裝飾材料面層的合集。合理的骨肉皮構造的尺寸便是完成面尺寸。

那么，墻面各種材料使用一般在平面圖上怎么表達？具體的尺寸又有哪些要求呢？

a、墻面是墻紙或乳膠漆，基本可以不畫；

b、墻面是木飾面，一般畫50mm。做法上來說基層都是用龍骨卡件+防火阻燃板找平。

干掛法就用金屬扣件+15mm的掛板就OK了；膠貼法，直接用專用膠黏貼12mm的基層板+3mm的木皮（或防火板）。

c、墻面是玻化磚，完成面就畫30mm，8-12mm厚的磚+粘結層+找平層。

d、墻面是大理石的，飾面高度≤3m的，可以濕貼，可以干掛，濕貼50mm，干掛100mm；墻面高度＞3m的，一定要做干掛。

高度越高，留的完成面越多，8m以上的至少留250mm以上。而且石材干掛的話，石材厚度至少30mm，濕貼可以20mm。

e、墻面是鋁板的，大面積的鋁板也是要干掛的，所以也要畫100mm完成面。如果是局部的，可以直接將金屬板貼在基層板上的，30mm左右就可以。

f、墻面是軟包或硬包的，基本就50mm的完成面可以了。做法也是龍骨卡件+防火阻燃板找平，然后直接貼軟包或硬包的板就行。

03

「固定家具和活動家具」

家具分為兩種，固定家具和活動家具。顧名思義，固定家具是指需要特別安裝，一旦安裝后就難以拆卸，如櫥柜、衣柜、衣帽間、門、浴室柜、書柜、酒柜等。

活動家具則指安置好后可移動家具，如沙發、桌椅等，根據其特性，故將固定家具歸為硬裝中，活動家具歸為軟裝中。

固定家具是否到頂決定了你的頂面造型，是否到地關系著你的地坪鋪設范圍。

活動家具在哪？同樣能影響頂面和地坪，有時候，頂面造型和地坪拼花是以房間居中？還是以家具居中？會是件非常讓人糾結的事情。

墻面的完成面該怎么確定？根據材質決定。

1.石材：石材現階段分大理石和巖板（這里以最薄板為介紹）

大理石：大理石最薄為12mm加上10mm水泥砂漿位等于是22mm的最薄完成面（不考慮墻面找平的情況下）

巖板：作為這幾年新流行的板材它的優勢在于薄硬亮！最薄可以達到3mm，不過要打木底加膠位完成面預計也在10mm左右，等于是13mm的完成面。

還有一種就是超薄石材：（實際名稱還未詳細統一）它的厚度在1-2mm，沒有出錯真的這么薄，像墻紙一樣刷膠就可以上墻。

加上彈性和透光性的優勢，在弧面和藏內燈有極大的便利，輕薄安全性大幅度提升搬運也極其便利。

考慮部分工藝需要點掛等工藝最薄預計完成面在25mm，點掛主要兩個一個是掛件一個是板厚！

2.木材：木材現階段分為實木板，夾板（膠合板），裝飾面板，細木工板，刨花板，密度板，防火板！（這里以常規板為介紹）

實木板：一般為17mm厚度的增加每一mm價格都會浮動。

夾板（膠合板）：厚度規格較多3，5，9，12，15，18mm等。

裝飾面板：精密刨切2mm。

細木工板：常見15+mm。

刨花板：厚度從16mm到75mm不等常規為19mm為主。

密度板：主要厚度有：lmm、2.4mm、2.7mm、3mm、4.5mm、4.7mm、6mm、8mm、9mm、12mm、15mm、16mm、18mm、20mm、22mm、25mm、30mm等。

防火板：防火板厚度一般為8mm、10mm和12mm，常見基材有16mm和18mm厚。

3.瓷磚：瓷磚現分拋光磚，仿古磚，瓷片三大類（這里以常規板為介紹）

拋光磚：一般800*800厚度在9-12mm。

仿古磚：15-18mm左右。

瓷片：300*450，300*600一般在7-10mm。

各品種都有不同的工藝和厚度硬度

4.玻璃：（以常見建筑玻璃為介紹）平板玻璃，窗用玻璃，磨光玻璃，磨砂玻璃，有色玻璃，彩繪玻璃，壓花玻璃，鋼化玻璃，夾層玻璃等

平板玻璃：可分未2、3、5、6、8、10、12、15、19、22、25mm共十二種規格。

窗用玻璃：窗用平板玻璃的厚度一般有2、3、4、5、6mm五種，其中2~3mm厚的，常用于民用建筑，4~6mm厚的，主要用于工業及高展建筑。

磨光玻璃：厚度一般為5~6mm。

?磨砂玻璃：一般原度多在9ml以下，以5、6mm厚度居多。

?有色玻璃：厚度一般有：4mm、5mm、6mm、Snm。

?彩繪玻璃：厚度：5mm都可以根據區域所需裝飾定做尺寸。

?壓花玻璃：常見4-5mm。

?鋼化玻璃：一般厚度11，12，15，19mm等十二種。

?夾層玻璃：常見的是6mm、9mm、12mm和16mm。

門為什么也是坑？因為有的門是防火門。大部分方案設計師是不考慮防火門這個問題的。防火門高度限制在2300mm，門套限制在墻上。

04

「樓梯和設備井」

頂的、地的、墻的這些都是經常要考慮收口的地方。

樓梯（臺階）

樓梯（臺階）如果是建筑的還好，如果不是建筑的，最好核對完層高、梁的位置，樓板開洞位置，再深入的畫下去。

如你拿到方案設計的平面圖上還沒有消火栓，最好還是趕緊去找來安上去，否則，到了后期會到處找地藏這個玩意兒。很有可能會影響你的立面。

管井

作為深化設計師必須面面俱到，管井核對一下位置和厚度，凡是有衛生間的位置就看看有沒有管井，特別是新增的衛生間。

電梯

電梯也會是坑，設計時一定先核對一下每層電梯開門的位置是不是一致。

05

「小結」

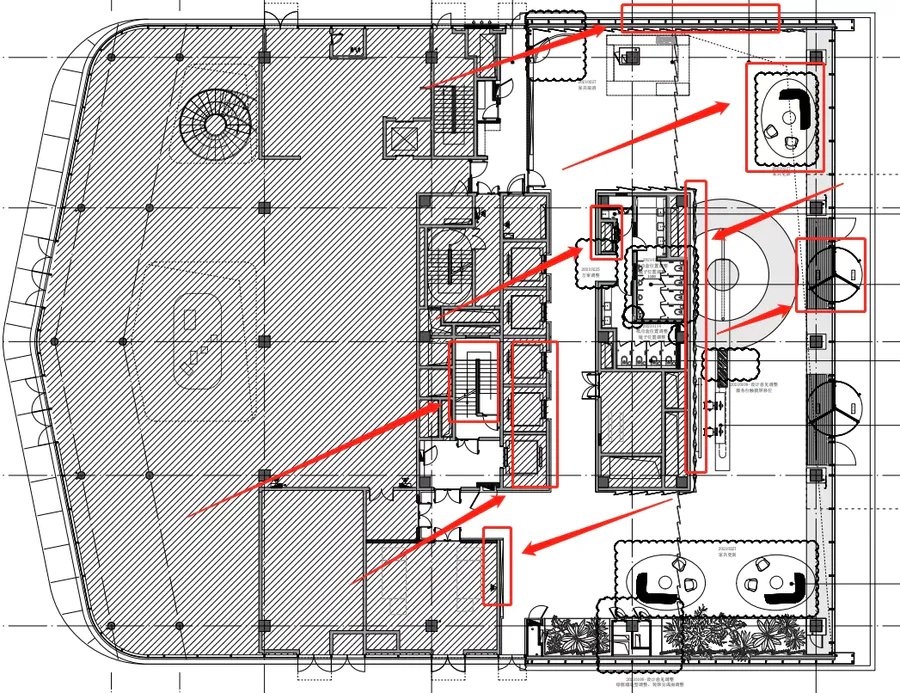

以上，就是平面圖紙中常常能夠遇到，但經常容易忽略的一些“坑”，包含了隔墻（這個往往是最容易讓人忽略的，但卻是最重要的內容）；固定家具和活動家具、墻面造型（也就是完成面）；門、窗（幕墻）、隔斷、樓梯（臺階）、消火栓、管井、電梯等等。
