上海養云安縵酒店是一個雄心勃勃的建筑和生態保護壯舉的高潮，是上海市中心郊區的一個寧?kù)o避難所。在一個寧?kù)o的湖泊附近繁茂的樟樹林中，13個重新塑造的明清別墅從福州一磚一瓦地搬來，成為安曼在中國第四個目的地的組成部分。

在這宏偉的自然環境中瞥見中國的歷史，安縵酒店不僅擁有林地美景，酒店居所設計也十分精致考究，一個擁有全面安曼水療中心的明．套房中浴缸到底是如何設計的？浴缸的內部構造是怎么樣的？在施工中又是如何落地的呢？

今天，我們就以設計師的視角，層層剖析每個空間中的把控要點，主要解決以下問題：

1、?安縵酒店套房中浴缸的內部施工構造

2、這種浴缸深化時，應該注意哪些細節？

3、浴缸周邊是否需要設置地漏？如何設置？

01.

浴缸結構分析

△浴缸圖示

分析方面：構造做法、完成面構成、判斷材質

根據圖片可以看出浴缸有三部分組成：浴缸的缸體（獨立設置）、浴缸臺面、浴缸地漏部分。

完成面是大理石材質，未留檢修口說明浴缸臺盆的大理石應該是采用膠粘的方式；從細節可以判斷出浴缸是位于大理石下方的，也就是臺下盆/臺下缸。

目前，主流酒店管理公司都一致要求：臺盆必須采用臺下盆的形式，一是避免臺上盆與石材飾面打膠收口；二是方便打掃。

1、墻面石材干掛構造做法

△石材干掛節點圖

通過完成面的判斷，墻面石材是干掛工藝，也就是說墻體內部是有鋼骨架結構。工藝做法可以參考石材干掛的標準圖集，其中重點部位是墻體燈帶和垂直卷簾盒的施工。

2、墻面支撐結構

△浴缸整體圖

由圖片可判斷，墻面高度超過兩米，沒有混凝土基面樓頂沒有鋼架支撐，墻體內部結構不能“頂天立地”，因此為了保證結構的安全性和支撐強度，內部鋼架需要承受縱向石材的受力就必須加大鋼架規格厚度（節點圖繪制規格為：100mm）。

另外，浴缸靠玻璃一側有垂直卷簾，在深化時，要注意預留收納卷簾的凹槽，避免卷簾與臺面留下縫隙；為了保證燈的亮度和卷簾盒的穩固性，還需要用石膏板+木基層進行固定

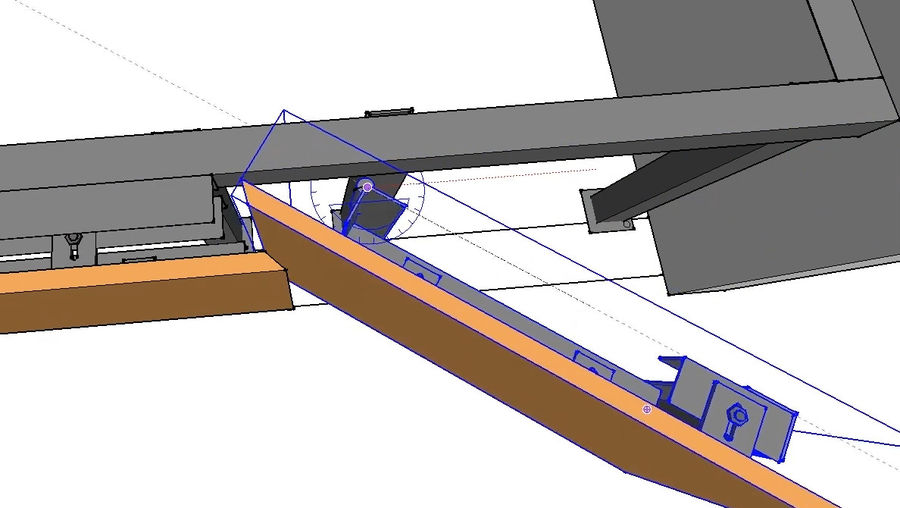

△燈帶、卷簾盒節點圖

工藝做法：通過預埋板與墻面連接，燒出方管/槽鋼，將槽鋼與方管進行連接，下方橫向方管再與槽鋼進行焊接，墻體部位利用角鋼與預埋板焊接，再與木基層石膏板固定。

02.

浴缸整體構造

浴缸構造=臺面基層+面層+浴缸+地漏

1、浴缸基層結構

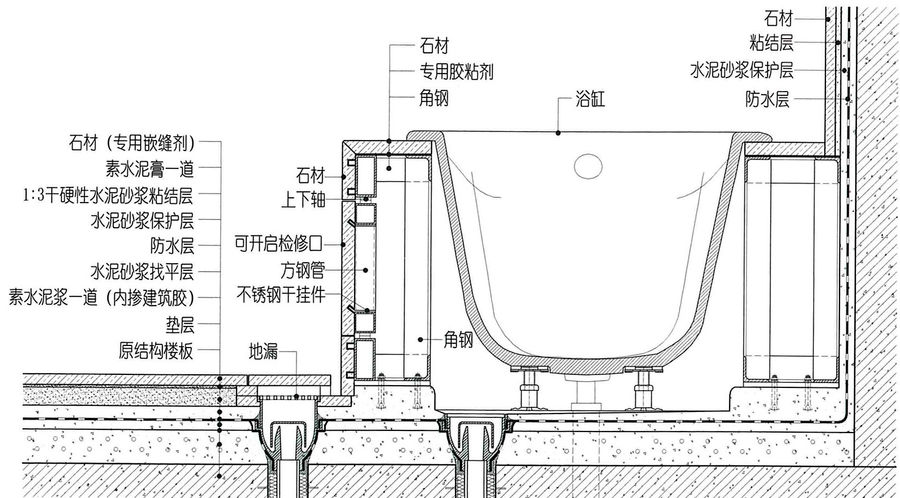

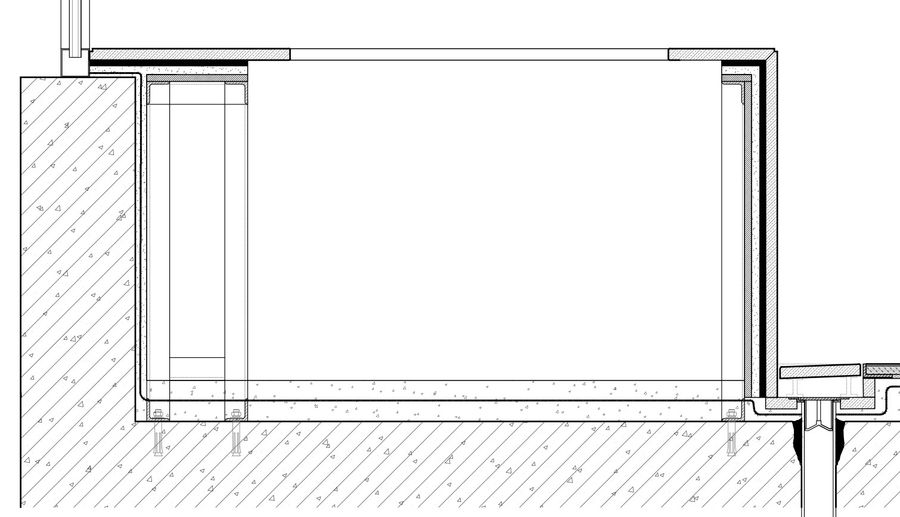

△浴缸剖面圖

案例中浴缸的基層形式通常情況下有兩種：一是通過鋼架搭起骨架，然后安裝浴缸和臺面飾面；二是通過水泥磚壘起基層骨架，然后安裝浴缸和臺面飾面。

目前國內幾乎大多數都是用鋼架搭起骨架為主流的固定方式，壘水泥磚做基層的形式，幾乎被淘汰了。

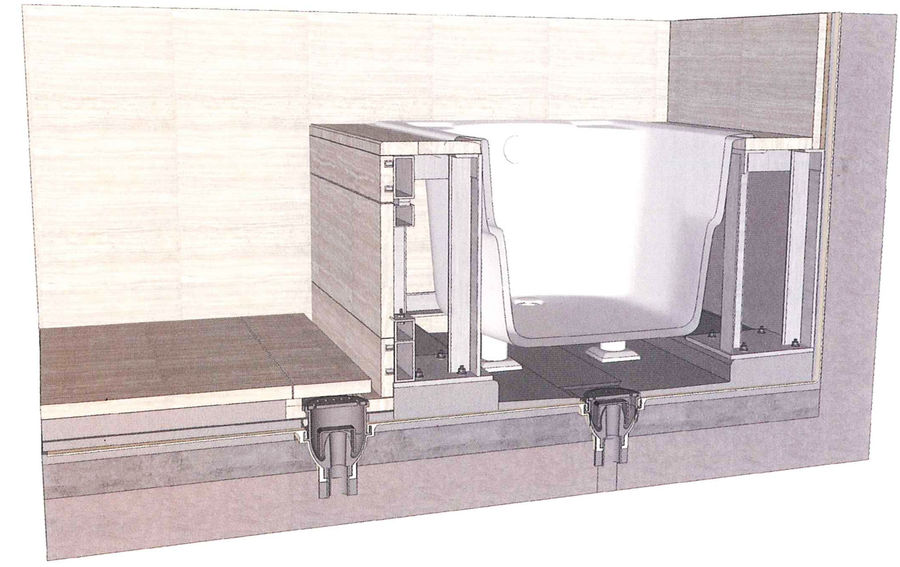

△浴缸架構示意圖

參考標準節點圖可以知道，整個浴缸是通過基層鋼架把臺面撐起來的，因此只需要把鋼架正常的焊接起來，再把臺下浴缸進行固定即可。

2、檢修口設置

設計隱藏式浴缸時，應當考慮檢修口的預留，一般情況下，檢修口的規格不建議小于400*400；檢修口暗門的做法與普通的石材暗門做法一致。

△檢修口做法示意圖

在本案例中，設計方為了美觀沒有預留檢修口，所以就不需要采用石材干掛的形式，飾面層石材可以直接采用將鋼架與石材進行粘接的方式進行施工。

03.

浴缸節點繪制

1、?內部骨架搭建

為了便于理解浴缸的構造做法，上圖所示地漏與面層的繪制已完成，只需按照施工邏輯將整個浴缸的骨架搭建起來，也就是將鋼架與樓板進行固定，完成整體鋼架的搭建。

通過上文的分析可以知道石材與鋼架是通過膠粘的方法進行固定的。為了保證地面不漏水則需要從窗臺位置開始刷一層防水涂料，結束位置與地漏相連。

另外，為了安全穩固，浴缸下層鋼架必須與混凝土進行固定，不能與防水層、找平層進行固定。墻角防水可以做半徑為5cm的圓角倒角，以便于現場施工，

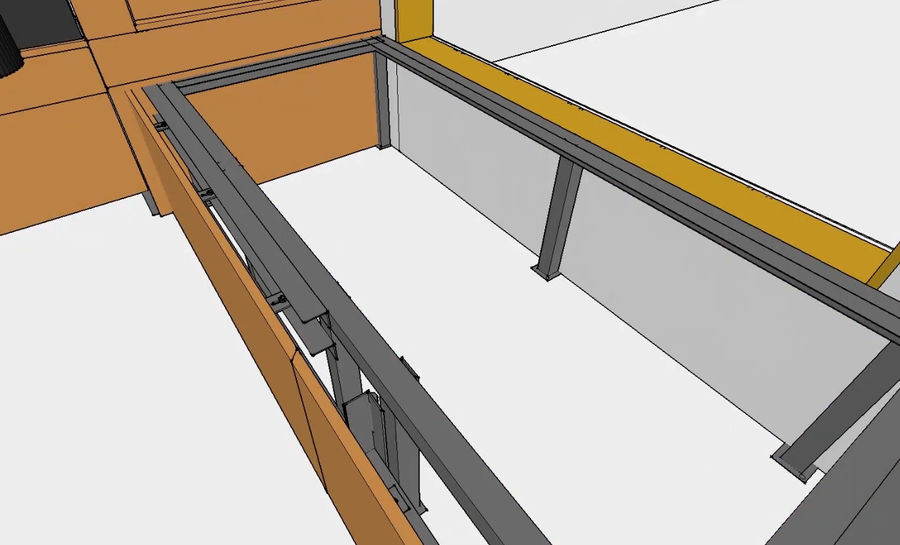

△臺面基層骨架節點圖

2、?浴缸與臺盆的粘結

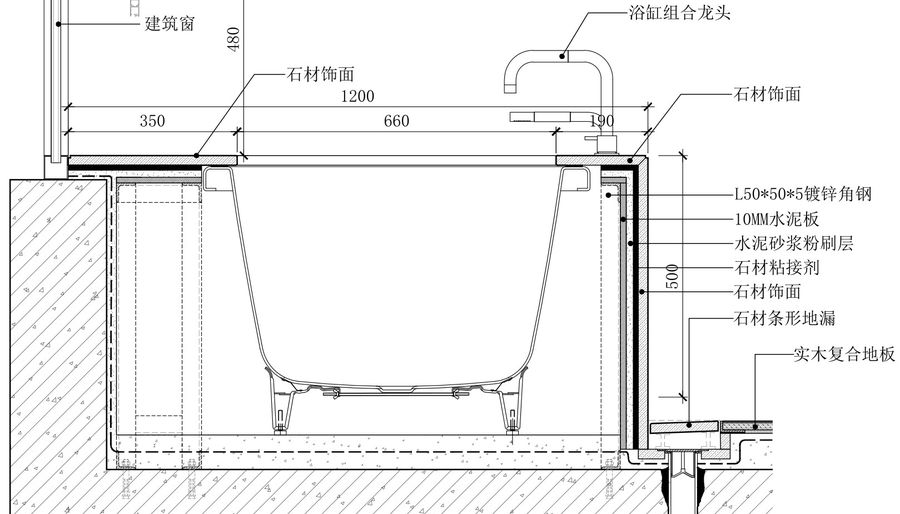

△浴缸節點圖

把浴缸放進臺盆預留位置處，通過調節角度把浴缸調平，面層打膠進行收口。需要注意的是現場安裝是做完鋼架結構后再將浴缸放置進去，之后進行封閉臺面面板。

為了掛住飾面層石材，鋼架需要與水泥板進行封板，通過砂漿找平將結構填充起來，最后通過膠粘方式將石材進行粘接。

△石材膠粘節點圖

龍頭位置只需在圖紙中示意點位，具體內部管道走位和布置不用考慮，但需要考慮清楚地漏的位置及處理。若做進一步的核查，應當注意浴缸龍頭與浴缸的位置關系，若是立式龍頭，應當考慮避開人流動線，以免發生碰撞。

浴缸側面底部石材（地漏）與木飾面的連接收口，通過保溫層或者隔離層把強化的木地板與找平基面的水泥地進行粘結，再使用5cm的收邊條進行收口。

04.

浴缸周邊地漏設置

1、地漏位置設置

除了正常的排水管道預留外，在通常情況下，為了避免浴缸的水溢出浴缸，造成浴缸外積水，都會在浴缸的外圍設置一個地漏；為了裝飾效果，對該地漏的處理，通常會采用條形地漏或暗地漏的形式。

外圍地漏需要使用防水砂漿進行剛性防水。為了美觀性，形式上是在真地漏上方做假的地漏，假地漏需要做放坡處理，以便于排水。

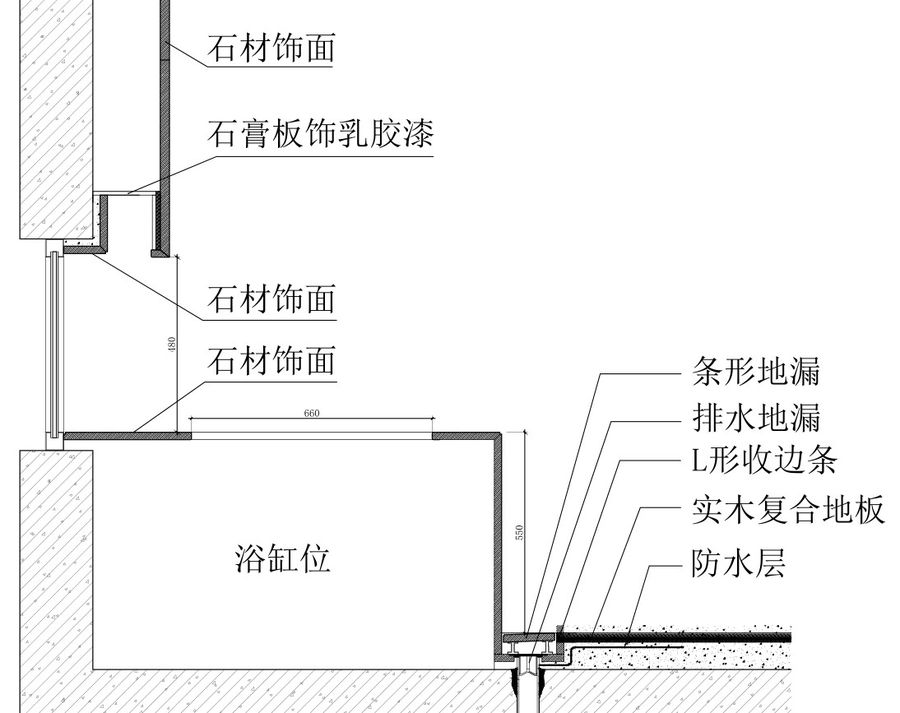

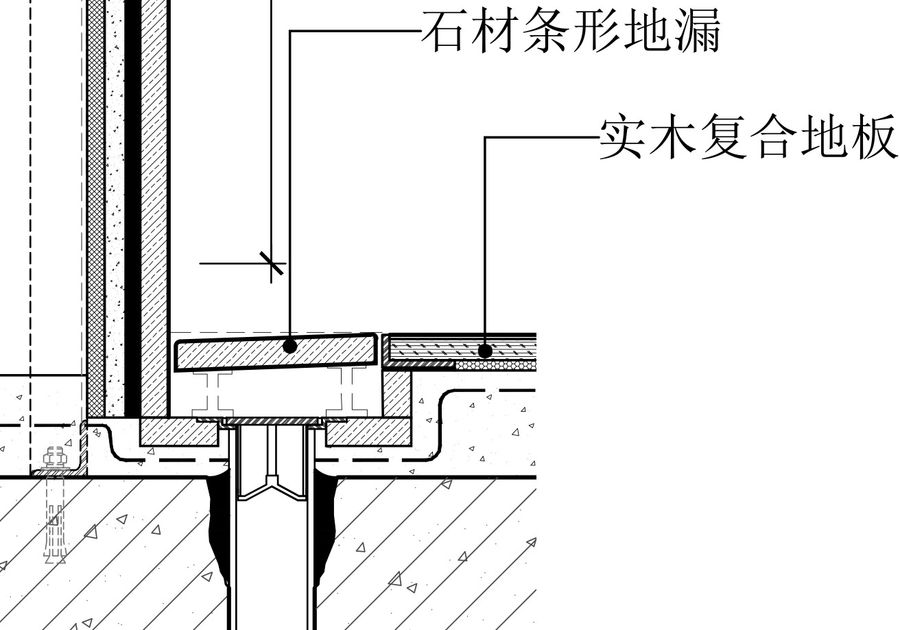

△地漏節點圖

2、特別注意

有一些酒店管理公司或者業主方，會要求在封閉式浴缸下面設置排水地漏，以防浴缸下方漏水、積水時能夠順利排出。但是，這樣做可能會存在一個問題：浴缸下方長期處于干燥的狀態，地漏的存水彎積水會變干，失去水封效果，時間久了，必然就會產生異味傳到衛生間。

因此，在設計時，不要想當然的認為浴缸下面就應該有排水地漏，是否設置排水地漏不是我們說了算，更多的是看給排水專業是否在該點位預留排水口以及業主方和管理公司的具體要求。

本期內容主要通過浴缸案例節點圖的演示，將浴缸施工和圖紙繪制過程中遇到的問題、要點進行了細致講解。利用公式化思維“浴缸構造=臺面基層+面層+浴缸+地漏”，將整體浴缸結構進行劃分、組合，由淺入深的講解浴缸結構。
